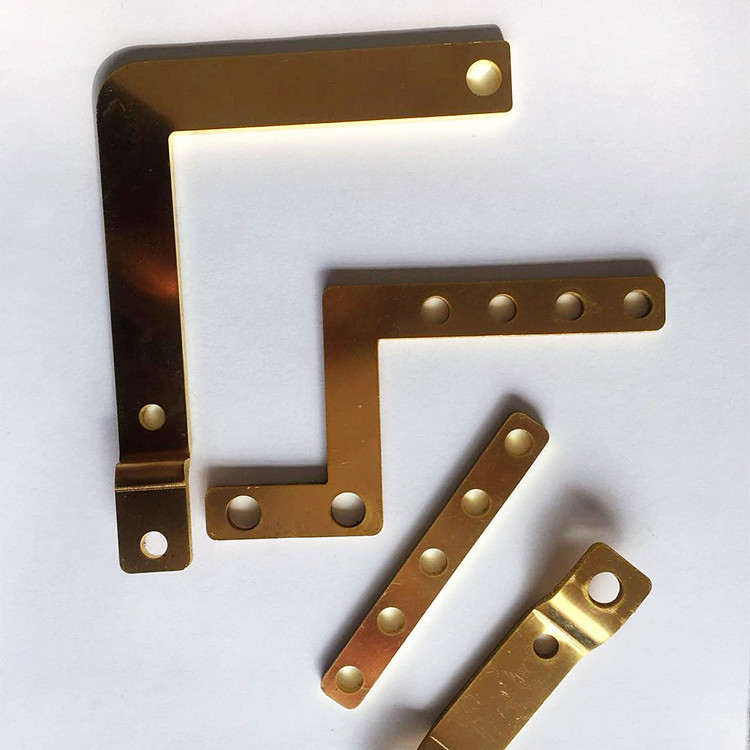

Collegamento molle della sbarra collettrice di rame elettrica flessibile di rame delle sbarre colletrici
Collegamento fra la sbarra collettrice di rame e le componenti elettriche
1. Requisiti di collegamento diretto: Quando il terminale della componente è piano, il collegamento della sbarra collettrice può direttamente essere fissato con i bulloni secondo le indicazioni della figura, ma i fermi devono essere fatti dell'acciaio.
2. Quando il giunto componente è una vite, la sbarra collettrice può direttamente essere collegata alla vite, secondo le indicazioni della figura qui sotto, per evitare l'allentamento, un controdado dovrebbe aggiungersi e una rondella non dovrebbe aggiungersi fra il controdado.
Montaggio delle sbarre colletrici di rame
1. Il collegamento fra la sbarra collettrice e la sbarra collettrice e la sbarra collettrice e le componenti elettriche saranno fissate con tramite i bulloni e la forza di rafforzamento dei bulloni diretti soddisfarà le richieste in tabella 9.
2. La superficie di contatto del rivestimento della sbarra collettrice dovrebbe essere tenuta pulita. (Se ci sono requisiti speciali, può essere ricoperta di grasso composto elettrico)
3. Quando la sbarra collettrice è disposta orizzontalmente, i bulloni dovrebbero essere indossati dal fondo per completare. In altri casi, il dado dovrebbe essere disposto dal lato di manutenzione. Dopo la rosetta elastica è appiattito, è consigliabile da girarlo nella metà per stringere la coppia di torsione. Attualmente, la lunghezza del bullone dovrebbe esporre i fermagli del dado 2~ 5.
4. Le rondelle dovrebbero applicarsi da entrambi i lati del bullone, ci dovrebbe essere una chiara distanza di 3mm fra le rondelle dei bulloni adiacenti e le rosette elastiche o i controdadi dovrebbero essere installati dal lato del dado.
5. I bulloni dovrebbero essere sollecitati uniformemente ed i terminali dei dispositivi elettrici non dovrebbero essere conforme allo sforzo supplementare.
6. Non ci dovrebbe essere sforzo dopo che la sbarra collettrice è installata.
7. Il collegamento della sbarra collettrice può essere protetto da una manica d'isolamento speciale.
Parametri del prodotto
|
Materiale
|
Materiale non ferroso della lega come il acciaio al carbonio, l'acciaio inossidabile, l'acciaio galvanizzato, l'alluminio, il rame, l'ottone, ecc
|
|
Finitura superficia
|
Tutti i tipi di trattamento di superficie è disponibile come la placcatura di cromo, la placcatura dello zinco, la placcatura della scalfittura, il rivestimento della polvere, il e-rivestimento, la immersione
rivestimento, lucidatura dello specchio, ecc. |
|
Applicazione
|
Metallo elettronico/apparecchi/attrezzatura automatica/industriale che timbra le parti dell'hardware
|
|
Elaborazione
|
Il nostro processo comprende il montaggio di foggiatura, timbrando, stampaggio profondo, perforare, filante, il taglio del laser, piegare, senza cuciture
saldatura, lavorando ed assemblea |
|
Controllo di qualità
|
Controllo di qualità del sistema e del periodico di responsabilità sulla linea ogni ora
|
|
Mercato principale
|
USA/Germany/Canada/Italy/Regno Unito/Australia/Pakistan/francesi, ecc
|
