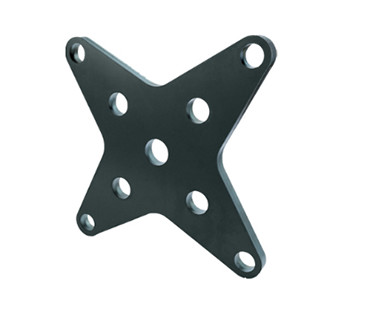

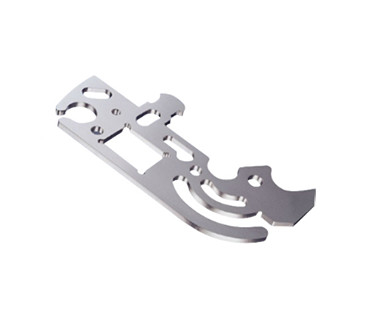

Laser che taglia timbrando montaggio su ordinazione della lamiera sottile delle parti
Considerazioni quando laser che taglia le parti di progettazione.
1. Chiuda il profilo.
Tutti i profili tagliati devono essere chiusi. Ciò è una regola più importante. Se il profilo rimane aperto, la parte non può essere rimossa dalla lamiera sottile originale. Nel caso di incisione o incisione, non c'è necessità di chiudere il profilo.
2. Foro rotondo.
I fori con le tolleranze strette possono essere perforati in primo luogo con un laser e poi con un trapano, che crea i piccoli fori nel materiale e poi guida il trapano durante il processo di perforazione. Il diametro della perforazione è di circa 2-3 millimetri.
3. Fori filettati.
Lo spessore materiale è almeno 1.5mm. L'acciaio si fonde ed evapora quando taglio del laser. Dopo il raffreddamento, il taglio diventa duro e difficile da infilare. Di conseguenza, prima del taglio del filo, è raccomandato per perforare con un laser e poi un trapano.
4. Raccordo di Horn.
Le parti della lamiera sottile possono avere angoli taglienti, ma aggiungere uno smusso (almeno metà dello spessore del materiale) ad ogni angolo rende la parte più economica.
5. Tacche ed anse.
La più piccola larghezza della tacca è almeno 1mm o lo spessore del materiale, qualunque è maggior. La lunghezza non deve superare cinque volte la larghezza. Le anse devono essere almeno 3mm spessi o due volte lo spessore del materiale, o qualunque è maggior. Come con le tacche, la lunghezza dovrebbe essere di meno di cinque volte la larghezza.
La distanza fra le tacche deve essere almeno 3mm, la più piccola distanza fra le anse deve essere 1mm o lo spessore materiale è più grande. Le parti possono deformare se le regole non sono seguite.
6. Parti multiple o parti sottili.
Nel tagliare le parti multiple sulla stessa lamiera sottile, la distanza fra loro non è di meno che lo spessore materiale. Se le parti sono insieme troppo vicine o se la parte è troppo sottile tagliato, può bruciare il materiale fra le due linee tagliate.
Trattamento di superficie
|
Acciaio inossidabile
|
Polacco, passivante, sabbiatura, incisione laser
|
|
Acciaio
|
Zinchi la placcatura, il nero dell'ossido, la nichelatura, la placcatura di Chrome, carburata, polvere ricoperta
|
|
Alluminio
|
Chiara anodizzata, colore anodizzato, sabbiato film anodizzato e chimico, spazzolare, lucidante
|
|
Bici
|
Industria di automobile
|
Materiale informatico
|
Attrezzatura agricola
|
|
Attrezzatura del tessuto
|
Attrezzatura varia
|
Strumenti di misura
|
Strumenti medici/dentari
|
|
Attrezzatura di sicurezza
|
Industria petrochimica
|
Collegamenti delle pompe
|
Industria farmaceutica
|
|
Macchinario generale
|
Industria farmaceutica
|
Attrezzatura di riparazione
|
Valvole industriali
|
|
Montaggi sanitari
|
Attrezzatura di strumentazione
|
Elaborazione della bevanda dell'alimento
|
Impianti ortopedici
|
