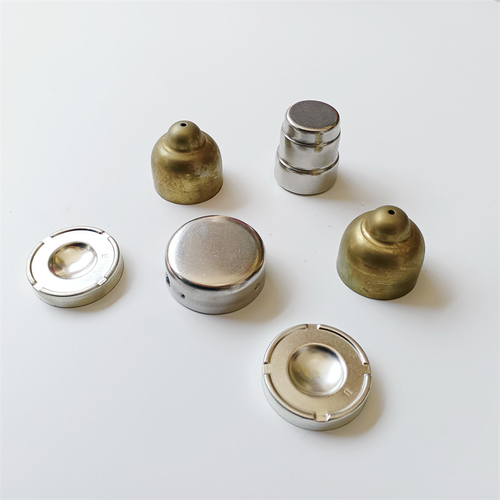

Le parti di disegno sono pezzi in lavorazione ottenuti allungando e deformando gli strati da attrezzatura meccanica. Ora introdurremo le norme di produzione delle parti di disegno.
1. Il fondo del superficie della primo parete, e la superficie della parete della parte d'imbutimento ed il raggio d'angolo dei quattro angoli della parte rettangolare dovrebbero essere appropriati. mm2rd1, mm5.1r2d.
2. La forma della parte allungata dovrebbe essere semplice e simmetrica e dovrebbe essere allungata contemporaneamente il più possibile.
3. Per le parti che devono essere allungate molte volte, sui locali di assicurazione della qualità di superficie richiesta, le tracce che possono essere prodotte sulle superfici interne ed esterne dovrebbero essere permesse.
4. Sui locali di assicurazione dei requisiti dell'assemblea, la parete laterale della parte di stampaggio profondo dovrebbe essere permessa avere un determinato pendio.
5. Le dimensioni delle parti imbutite dovrebbero essere segnate con le loro dimensioni esterne o interne e le dimensioni interne ed esterne non dovrebbero essere segnate allo stesso tempo. Con le parti d'imbutimento trapezoidali, la dimensione nella direzione di altezza dovrebbe essere basata generalmente sul fondo. Se la parte superiore è il punto di riferimento, la dimensione di altezza non è facile da garantire.
6. La distanza dal foro sul fondo o dalla flangia del pezzo di stampaggio profondo alla parete laterale dovrebbe essere appropriata.
